產品用途：

      大通量折疊網板細（膜）格柵無論在市政污水處理和給水處理以及在各類工業污水處理中，還是其他固液分離領域的應用都是十分可靠、運行效果穩定、性能卓越的除污過濾機械設備。

       產品運行時可以連續自動清除過濾水體中的固體懸浮物，不僅能夠清除水體中的木楔、枝桿、塑料制品等漂浮柵渣物，而且更能有效去除過濾水體中的毛發、纖維物、絮狀軟性物等懸浮物，是給排水系統理想的高效預處理設備。在污水處理、再生水處理、工業廢水處理、給水廠取水口、發電廠類工業用水取水口等領域已得到廣泛應用。

       近年來，隨著污水處理提標升級及深度處理要求的提高，以及減少后期污泥處理中的浮渣纖維問題，大通量折疊網板格柵細（膜）格柵得到了大力推廣應用，特別是MBR工藝及BAF工藝對預處理要求高效去除毛發和纖維物質，采用過濾精度1mm的大通量折疊網板細（膜）格柵已成為主流除污格柵機械，為后續的膜反應器及生物濾池穩定運行起著可靠保護作用。

設備構造:

       大通量折疊網板格柵細（膜）格柵主要結構組成：機架、非金屬折疊網板、網板框架，牽引鏈條、導向裝置、收渣槽、驅動裝置等主要部件組成。

設備原理:

       大通量折疊網板格柵 ，由折疊網板平行于水流方向安裝，并帶有固定在網板上的垃圾提升裝置。采用的設計進水方式確保使得所有污水均從格柵中間進入并從兩側排出，垃圾無法溢流到格柵后方。主動鏈輪需固定在主動軸上，隨著主動軸的轉動，主動鏈輪帶動固定在鏈條上的網板持續循環運行，主動軸通過軸裝式齒輪箱和電機驅動。當折疊網板上升到系統排渣區時，噴淋沖洗系統能夠把截留的濾渣物質沖刷到孔板內側下面的收集水槽里面，*后由輸送水槽自流至濾渣壓榨機進行壓榨脫水處理。整個過濾過程及壓榨脫水是在連續的、自動的狀態下進行的。

設備優點:

      相同規格尺寸的前提下，大通量折疊網板細格柵的通流量是目前市場上現有網板細格柵的1.5倍。在相同流量下占地面積更小。

      大通量折疊網板細格柵的網板為折疊型穿孔網板，折疊網板材質為超高分子材料（≥9mm厚），較厚的網板可減少污水中的絲狀物質穿過網板。網孔為錐形網孔，增加沖洗效果。

      大通量折疊網板細格柵的網板承插在框架槽口內，網板不受牽引拉力，框架采用無軸安裝與鏈板固定，徹底杜絕污水中的絲狀物質纏繞在小軸及網板軸孔的縫隙內，造成的網板轉向卡死和網板斷裂現象。

      大通量折疊網板細格柵網板的特殊密封結構，每一節網板框架密封都不會應鏈板延伸造成縫隙變大。

       大通量折疊網板細格柵的網板的框架是由304不銹鋼型鋼組焊成的長方形結構,并足以滿足所需的荷載要求。其設計強度能承受大于1.0m的動態水位差，及1.5m的靜態水位差，特別是在特殊情況下能保證格柵網板的不變形和正常運行性能。

       大通量折疊網板細格柵為全封閉結構，設備自帶除臭管道接口，無須另外加裝除臭罩。

       處理量大，能適應進水液位波動，水頭損失小，截留濾渣、纖維等物質效率高。

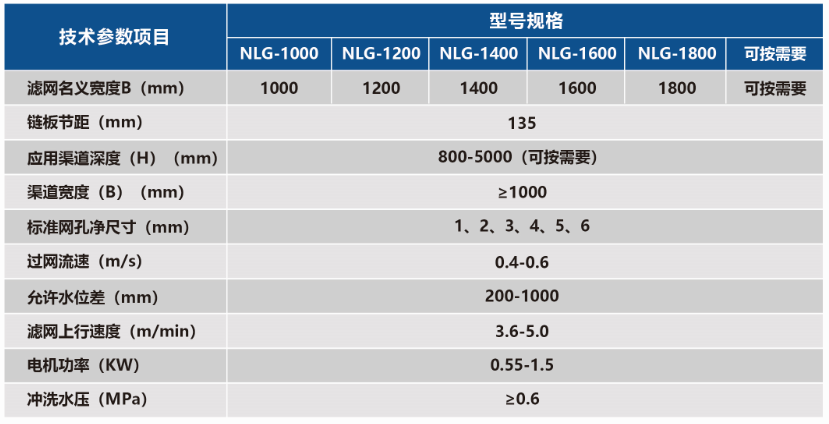

設備技術參數及安裝尺寸表:
